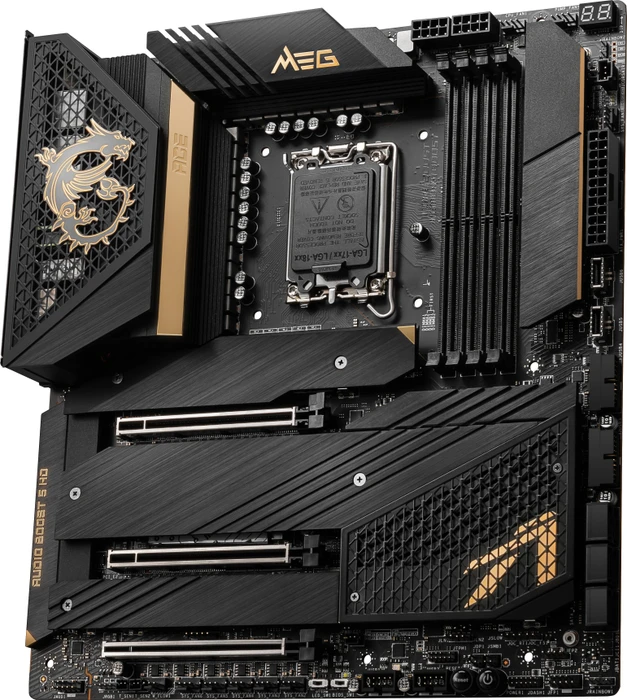

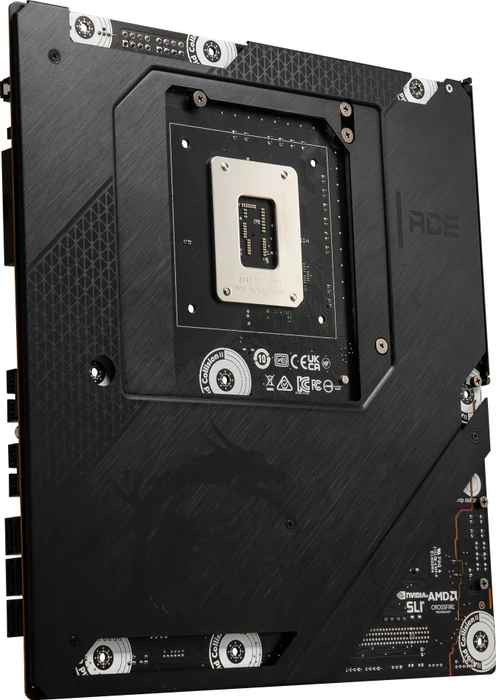

MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700)
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild
MSI MEG Z690 Ace (Intel 1700) Vorschaubild

MSI MEG Z690 Ace (Intel 1700)

7D27-001R
 / 3 Bewertungen
92
aus 2 Testberichten Info beim Hersteller
Alle 20 Varianten anzeigen
Formfaktor
E-ATX, 12"x10.9" (304.8x276.9mm)
Sockel
Intel 1700 (LGA1700)
Chipsatz
Intel Z690
CPU-Kompatibilität
Celeron G6000, Pentium Gold G7000, Core i-12000, Core i-13000, Core i-14000, CPU-Kompatibilitätsliste
RAM
4x DDR5 DIMM-Slots, Dual Channel, max. 192GB UDIMM Non-ECC
RAM-Datenrate
DDR5-4800 (Celeron G6000/​Pentium Gold G7000/​Core i-12000), DDR5-4800/​DDR5-5600 (Core i-13000/​Core i-14000), max. DDR5-6666 OC
ECC-Unterstützung
nein
Anschlüsse extern
1x USB-C 3.1 mit DisplayPort (10Gb/​s, PCH, iGPU), 2x Thunderbolt 4 /​ USB4 mit DisplayPort 1.4 (40Gb/​s, PD-Out, Intel JHL8540, via DisplayPort-In), 2x Mini DisplayPort-In (dGPU Passtrough), 7x USB-A 3.1 (10Gb/​s, PCH), 1x Toslink S/​PDIF Out, 5x 3.5mm Klinke (Realtek ALC4082), 2x RJ-45 (2.5GBase-T, Intel I225-V), 2x Antennenanschluss RP-SMA
PCIe-Slots
2x PCIe 5.0 x16 (1x x16, 1x x8), 1x PCIe 4.0 x16 (x4)
M.2-Slots
1x M.2/​M-Key (PCIe 4.0 x4, 22110/​2280/​2260), 1x M.2/​M-Key (PCIe 4.0 x4, 2280/​2260), 1x M.2/​M-Key (PCIe 3.0 x4, 2280/​2260), 1x M.2/​M-Key (PCIe 4.0 x4/​SATA, 22110/​2280), 1x M.2/​M-Key (PCIe 4.0 x4/​SATA, 2280/​2260), 1x M.2/​E-Key (2230, belegt mit WiFi+BT-Modul)
Sonstige Schnittstellen
4x SATA 6Gb/s (Z690), 2x SATA 6Gb/s (ASMedia ASM1061)
Anschlüsse intern - USB
2x USB 3.2 Header Key-A (20Gb/​s, 2x USB-C, Z690), 2x USB 3.0 Header 20-Pin (5Gb/​s, ASMedia ASM1074, 4x USB-A), 2x USB 2.0 Header 9-Pin (480Mb/​s, 4x USB-A)
Aktueller Preisbereich
Derzeit keine Angebote
0 Angebote 33 Produkteigenschaften 2 Dokumente 7 weiterführende Links 3 Bewertungen 5 Testberichte
Anbieter aus:
Filter zurücksetzen
Preis exkl. Versand*
Anbieter
Händlerbewertung
Verfügbarkeit / Versandkosten*
Produktbezeichnung des Händlers
Es gibt derzeit keine Anbieter für dieses Produkt (mit diesen Filterkriterien) in der gewählten Region.
Bitte die EU-Übersicht verwenden oder ggf. die Filterkriterien ändern.

Weitere Varianten (Top-10)

Ähnliche Produkte (Top-10 in Mainboards)

33 Produkteigenschaften

Formfaktor
E-ATX, 12"x10.9" (304.8x276.9mm)
Sockel
Intel 1700 (LGA1700)
Chipsatz
Intel Z690
CPU-Kompatibilität
Celeron G6000, Pentium Gold G7000, Core i-12000, Core i-13000, Core i-14000, CPU-Kompatibilitätsliste
RAM
4x DDR5 DIMM-Slots, Dual Channel, max. 192GB UDIMM Non-ECC
RAM-Datenrate
DDR5-4800 (Celeron G6000/​Pentium Gold G7000/​Core i-12000), DDR5-4800/​DDR5-5600 (Core i-13000/​Core i-14000), max. DDR5-6666 OC
ECC-Unterstützung
nein

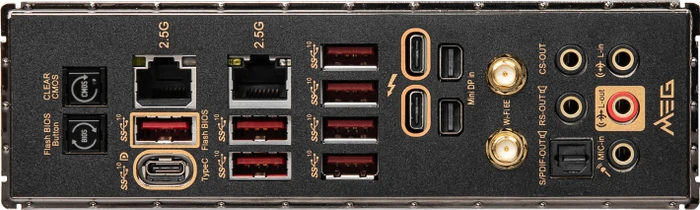

Anschlüsse extern
1x USB-C 3.1 mit DisplayPort (10Gb/​s, PCH, iGPU), 2x Thunderbolt 4 /​ USB4 mit DisplayPort 1.4 (40Gb/​s, PD-Out, Intel JHL8540, via DisplayPort-In), 2x Mini DisplayPort-In (dGPU Passtrough), 7x USB-A 3.1 (10Gb/​s, PCH), 1x Toslink S/​PDIF Out, 5x 3.5mm Klinke (Realtek ALC4082), 2x RJ-45 (2.5GBase-T, Intel I225-V), 2x Antennenanschluss RP-SMA
PCIe-Slots
2x PCIe 5.0 x16 (1x x16, 1x x8), 1x PCIe 4.0 x16 (x4)
M.2-Slots
1x M.2/​M-Key (PCIe 4.0 x4, 22110/​2280/​2260), 1x M.2/​M-Key (PCIe 4.0 x4, 2280/​2260), 1x M.2/​M-Key (PCIe 3.0 x4, 2280/​2260), 1x M.2/​M-Key (PCIe 4.0 x4/​SATA, 22110/​2280), 1x M.2/​M-Key (PCIe 4.0 x4/​SATA, 2280/​2260), 1x M.2/​E-Key (2230, belegt mit WiFi+BT-Modul)
Sonstige Schnittstellen
4x SATA 6Gb/s (Z690), 2x SATA 6Gb/s (ASMedia ASM1061)

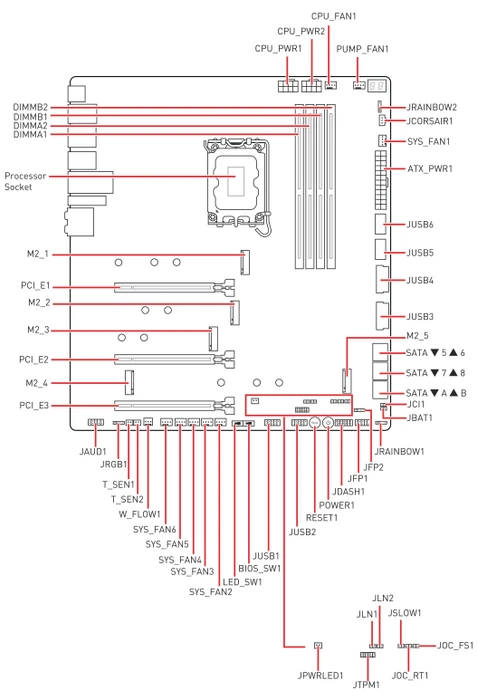

Anschlüsse intern - USB
2x USB 3.2 Header Key-A (20Gb/​s, 2x USB-C, Z690), 2x USB 3.0 Header 20-Pin (5Gb/​s, ASMedia ASM1074, 4x USB-A), 2x USB 2.0 Header 9-Pin (480Mb/​s, 4x USB-A)
Anschlüsse intern - sonstige
1x TPM Header, 1x Chassis Intrusion Header, 1x MSI Tuning Controller Header Header (MSI JDASH)
Anschlüsse intern - Kühlung
1x CPU-Lüfter 4-Pin PWM, 1x Pumpe 4-Pin PWM, 6x Lüfter 4-Pin PWM, 2x Thermal-Sensor Header, 1x Durchfluss-Sensor Header
Anschlüsse intern - Stromversorgung
1x 24-Pin ATX, 2x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung
1x 4-Pin RGB (+12V/​G/​R/​B, max. 3A), 2x 3-Pin ARGB (+5V/​DATA/​GND, max. 3A), 1x 3-Pin Corsair RGB (+5V/​DATA/​GND)
Buttons/Switches
Clear-CMOS-Button (extern), USB BIOS Flashback (extern), BIOS-Switch (intern), LED-Switch (intern), Power-Button (intern), Reset-Button (intern)
Audio
Realtek ALC4082, DAC (ESS ES9018Q2C)
Netzwerk
Intel I225-V (2.5Gb/​s) x2
Grafik
iGPU, dGPU Passtrough
RAID-Level
0/​1/​5/​10 (Z690)
Wireless
Wi-Fi 6E (WLAN 802.11a/​b/​g/​n/​ac/​ax, 2x2, Intel), Bluetooth 5.3
VRM-Design
19+1, 20 virtuelle CPU-Phasen (19+1), 20 reale CPU-Phasen (19+1)
MOSFETs VCORE
19x 105A RAA220105 (SPS)
MOSFETs SOC/VCCGT
1x 75A RAA220075 (SPS)
PWM-Controller
RAA229131 (max. 20 Phasen)
Beleuchtung
RGB, 2 Zonen (Chipsatz-Kühler, I/​O-Abdeckung)
BIOS
2x 32MB (256Mb), Dual-BIOS
Besonderheiten
Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), Diagnostic LED (Segmentanzeige), I/​O-Blende integriert, Backplate, Spannungsmesspunkte, 5x M.2-Passivkühler, unterstützt NVIDIA 2-Way-SLI (x8/​x8)/​AMD 2-Way-CrossFireX (x8/​x8)
Garantie
3 Jahre (Info)
USB-Schreibweise
Link
Letztes Preisupdate
-
Gelistet seit
22.10.2021, 12:24

2 Dokumente

7 Weiterführende Links

3 Bewertungen für MSI MEG Z690 Ace (Intel 1700)

Teilen Sie uns Ihre Meinung zu MSI MEG Z690 Ace (Intel 1700) mit oder lesen Sie die Bewertungen unserer Mitglieder, Experten und anderer Websites zu dessen Varianten.

5 Testberichte, davon 2 mit Wertung

  • englisch
    tweaktown.com: MSI MEG Z690 ACE Motherboard Review (translate)
    Testbewertung:
    94
    Originalwertung: 94/100

    Consumers wanting to build on a flagship platform that lacks nothing and cuts no corners will surely want to take a look at the MEG Z690 ACE.

  • englisch
    thinkcomputers.org: MSI MEG Z690 ACE Motherboard Review (translate)
    Testbewertung:
    90
    Originalwertung: 9/10

    The MEG series from MSI is their high-end line and this is actually the first time I’ve had the chance to take a look at a MEG-class motherboard. I have to say I am very impressed and if you are looking for a motherboard in this price range it is going to have all of the features you want plus a lot of extras!

  • deutsch
    hardwareluxx.de: Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test

    Die Ähnlichkeit zwischen dem MSI MEG Z690 ACE und dem bereits getesteten MEG Z690 UNIFY (Hardwareluxx-Test) lässt sich nicht von der Hand weisen. Nichtsdestotrotz hat MSI beim MEG Z690 ACE noch eine Schippe draufgelegt, auch wenn die Platine durch das offiziell angekündigte MEG Z690 GODLIKE auf den Platz des Vize-Flaggschiffs verwiesen wurde. Interessenten sollten hierfür ein entsprechend geräumiges Gehäuse auswählen, denn die PCB-Abmessungen des MSI MEG Z690 ACE entsprechen dem E-ATX-Format (SSI EEB). Die verwendete 19+1+2-CPU-Spannungsversorgung ist wie beim MEG Z690 UNIFY ebenfalls sehr effizient und leistungsstark. Selbstverständlich kommen größtenteils hochwertige 105-A-Power-Stages zum Einsatz.

  • englisch
    thepcenthusiast.com: MSI MEG Z690 ACE Motherboard Review – Gold and Black Replaces RGB (translate)

    MSI’s MEG ACE series has always been one of the best motherboards I have used and tested these past few years. They are feature-rich, high quality, and reliable based on my experience. Today, we are checking out the MSI MEG Z690 ACE motherboard for Intel’s latest 12th gen CPU. It will also support the upcoming 13th gen Raptor Lake CPUs. The MEG Z690 ACE is an all-Black motherboard with Gold accents. It doesn’t have any RGB lighting, unlike most motherboards these days. So, in this review, let’s find out how the MEG Z69 ACE performs, and if it’s worth your money.

  • englisch
    overclockers.com: MSI MEG Z690 ACE Motherboard Review (translate)

    Today, the MSI MEG Z690 ACE is our test bench's DDR5 LGA 1700 motherboard. The Z690 ACE is one classy-looking motherboard forgoing any onboard RGB LED and covered in so many heatsinks it has a real heft to it. It feels like MSI has thrown everything into this board, including the kitchen sink.
